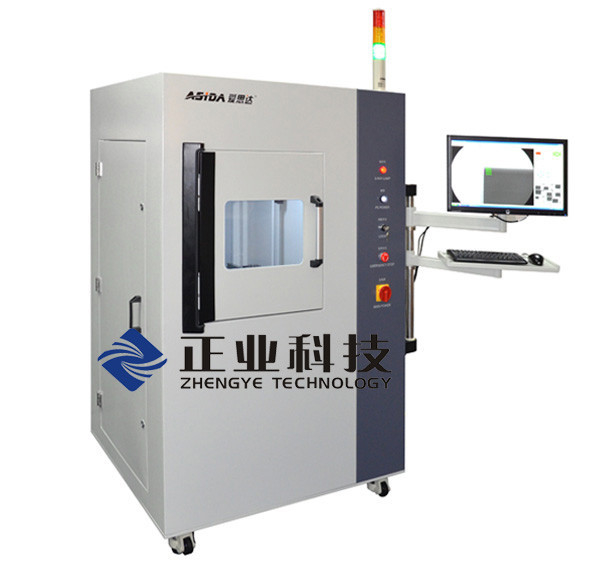

Semi Automatic X-ray Inspection Machine For Battery Testing / SMT / LED

Product Description

Semi-automatic X-ray inspection machine / X-ray inspection machine For Batter Testing

Brand : ASIDA

Model : XG5010

Applied products : square-shape soft-packaging battery, cylindrical battery 18650

Semi-automatic X-ray inspection machine Usage

Battery productions are tested online real-time with the X-ray transmission principle.

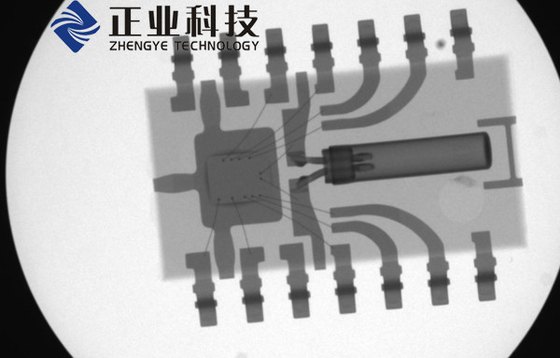

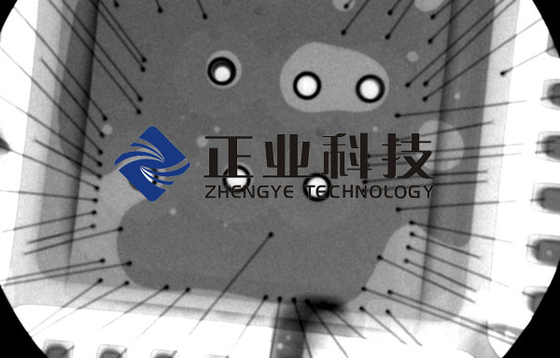

The X ray inspection machine XG5010 is widely used in lithium battery, SMT, LED, electronic products

processing and casting manufactures. It mainly analyses internal defects of product with images in high

quality, high magnification and high resolution.

The machine with automatic testing software is special for square shape soft packing battery. And the

software is independent research and development by our team. It realize automatic measurement and

judgment.

Product characteristics

Function characteristics

• Automatic detection

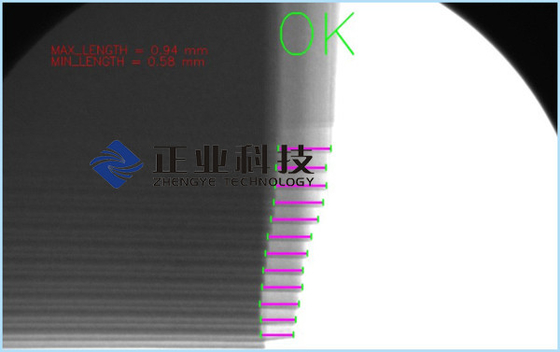

Automatic detection alignment of negative and positive of battery, and statistics the maximum/minimum

values at the same time.

• Automatic judgment

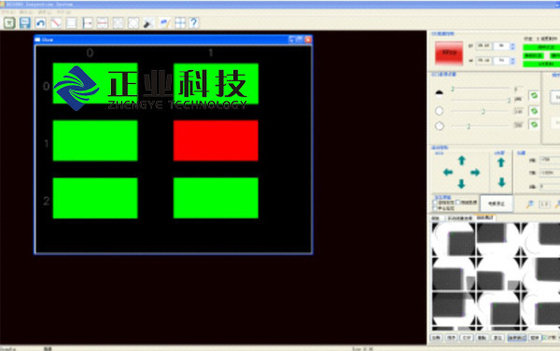

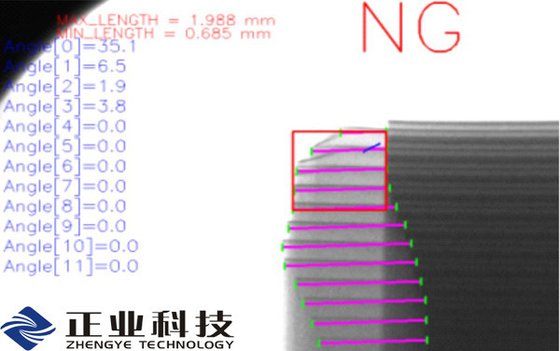

Automatic judgment of NG/OK products according to the setting standard.

• Convenient and quick

Accurate positioning, rapid analysis, detection images are convenient to real-time online query.

Function introduction:

Navigation function:

Large navigation window, clear image, precise navigation and positioning.

• Measurement function:

1. Automatic measurement function: software automatically detect alignment of negative and positive of battery , automatically judge test results.
2. General measurement function: measure the straight-line distance,circle-diameter, concentric circles, the distance between a point and center of a circle.

• protective function:

1. X ray tube automatic protection:

X ray tube automatic into protection state if the machine without any operation after 20 min (time can set by user ) .

    2 . Safety protection device:

Doors excepting the the electric box door are equipped with photoelectric sensors.The machine immediately stop emission X -ray and get into a protection model if any door open.

Technical parameters
